1, le leghe Gr6 e Gr6 ELI sono tipiche leghe di tipo α con composizione nominale di Ti-5Al-2,5Sn. Al e Sn stabilizzano α e rafforzano la soluzione.

2. La lega Gr6 non può essere rafforzata tramite trattamento termico, ma può essere rafforzata solo tramite ricottura di ricristallizzazione. La temperatura iniziale della ricristallizzazione è 580℃ e il punto di transizione di fase β è circa 1020~1030℃. La temperatura di ricottura di ricristallizzazione della lamiera è 700~750℃ e quella delle barre e dei pezzi forgiati è 800~850℃. La temperatura di ricottura di sollievo dallo stress è 550~600℃.

3. La lega Gr6 ha una resistenza media, una buona resistenza allo scorrimento e stabilità termica. La temperatura di lavoro a lungo termine può raggiungere i 450℃, la temperatura di lavoro a breve termine può raggiungere gli 800~850℃.

4. La lega Gr6 ha buone proprietà a bassa temperatura e proprietà di saldatura. Con la diminuzione della temperatura, la resistenza aumenta e la plasticità diminuisce leggermente. La lega TA7ELI con basso contenuto di elementi interstiziali mantiene comunque una buona plasticità a -250℃. È comunemente utilizzato come recipiente a bassissima temperatura e alta pressione, ed è per lo più fornito con piastra e barra.

5, la plasticità del processo di lega Gr6 è bassa, la formatura dello stampaggio della lamiera deve essere eseguita nello stato di riscaldamento, generalmente riscaldata a circa 700℃ per avere uno stampaggio di processo sufficiente.

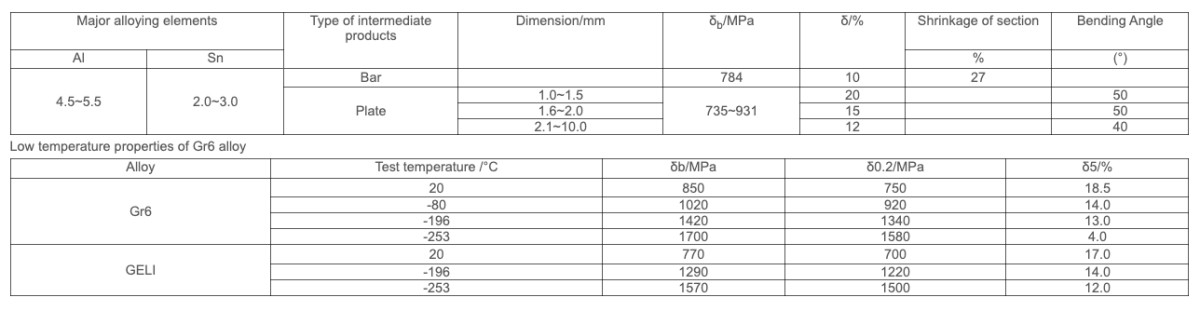

Composizione e proprietà della lega Gr6
